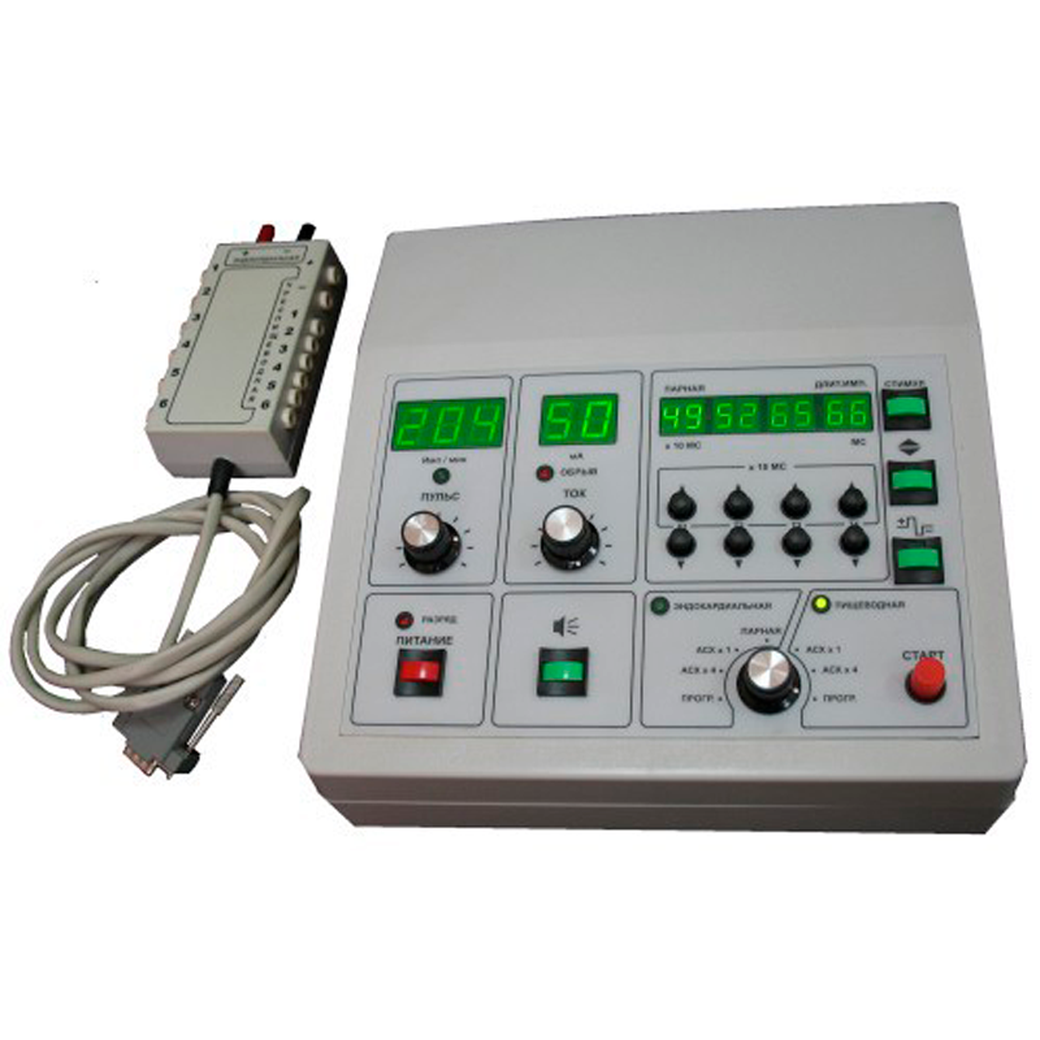

НПО Сетал ЭКС-ЧСП-01-02

Description

Предназначен для генерирования импульсов электрического тока с целью навязывания искусственного ритма сердцу для проведения электрофизиологического исследования сердца, аритмии и диагностики недостаточности коронарного кровотока

Подробное описание электрокардиостимулятора НПО Сетал ЭКС-ЧСП-01-02

Электрокардиостимулятор ЭКС-ЧСП-01-«Сетал» применяется
В диагностических целях для оценки функции синусового узла (СУ), диагностики ваготонической дисфункции и синдрома слабости СУ;
для определения состояния атриовентрикулярного (АВ) проведения и выявления добавочных путей;
для уточнения генеза пароксизмальных наджелудочковых реципрокных тахикардий (ПНРТ), изучения их электрофизиологических особенностей и выбора лечебной тактики; для оценки эффективных рефрактерных периодов различных участков проводящей системы сердца;
для оценки результатов кардиохирургического лечения (модификации АВ-узла,аблации дополнительных путей для оценки проведения, балонирования, стентирования и шунтирования коронарных артерий);
для диагностики коронарной недостаточности;
для подбора антиаритмической и антиангинальной протекторной и купирующей терапии.
Для лечения при брадиаритмии, у пациентов с синдромом слабости СУ или с нарушениями АВ-проведения;
при купирований тахиаритмий (в том числе ПНРТ, трепетания предсердий (ТП) и реципрокных желудочковых тахикардий).

Основные медицинско-технические характеристики прибора
В электрокардиостимуляторе реализованы следующие методы стимуляции:
чреспищеводноый метод стимуляции;
эндокардиального метода стимуляции.
В электрокардиостимуляторе реализованы следующие его режимы работы:

При использовании чреспищеводного метода стимуляции:
Асинхронный режим стимуляции: непрерывная последовательность выходных импульсов;
Программируемый режим стимуляции: однократная последовательность восьми базовых импульсов с частотой от 40 до 250 имп/мин и от нуля до четырёх задержанных импульсов.

При использовании эндокардиального метода стимуляции:
Асинхронный режим стимуляции: непрерывная последовательность выходных импульсов;
Программируемый режим стимуляции: однократная последовательность восьми базовых импульсов с частотой от 40 до 250 имп/мин и от нуля до четырёх задержанных импульсов;
Парный режим стимуляции: непрерывная последовательность базовых импульсов с частотой от 40 до 250 имп/мин и задерживаемого относительно базового импульса.

Диапазоны генерирования импульсов:
В асинхронном режиме стимуляции: диапазон частот генерирования импульсов: от 40 до 250 имп/мин с шагом 1 имп/мин;
диапазон частот генерирования импульсов: от 160 до 999 имп/мин с шагом 4 имп/мин.
В программируемом режиме стимуляции: диапазон базовых частот восьми импульсов: от 40 до 250 имп/мин с шагом 1 имп/мин;
диапазон независимых задержек четырех импульсов: от 0 до 990 мс с шагом 10 мс.
В парном режиме стимуляции: диапазон базовых частот;
диапазон независимых задержек четырех импульсов.

Параметры выходных стимулирующих импульсов:
При чреспищеводном методе стимуляции: форма: монополярный или биполярный прямоугольный импульс;
диапазон изменения амплитуды: от 0 до 50 мА с шагом 1 мА;
погрешность установки амплитуды выходных импульсов тока: ±(0.1*I+0.5) мА, где I-значение аплитуды тока, мА;
диапазон изменения длительности: от 2 до 30 мсек с шагом 1 мсек;
погрешность установки длительности выходных импульсов: ±2%.
При эндокардиальном методе стимуляции: форма: монополярный прямоугольный импульс;
диапазон изменения амплитуды: от 0 до 15 мА с шагом 1 мА;
погрешность установки амплитуды выходных импульсов тока: ±(0.1*I+0.5) мА, где I-значение амплитуды тока, мА;
диапазон изменения длительности: от 0 до 3 мсек с шагом 1 мсек;
погрешность установки длительности выходных импульсов: ±2%.
Диапазон отображения времени стимуляции: от 1 сек до 99 часов.
Конструктивным исполнением эелектрокардиостимулятора обеспечивается:
световое и звуковое(отключаемое) сопровождение стимулирующих импульсов;
фиксация установленных параметров для проведения продолжительной стимуляциии;
цифровая индикация на дисплее, отображающего частоту, амплитуду, длительность стимулирующих импульсов и задержки при программируемой и парной стимуляции;
постоянный контроль электрода на обрыв;
защита от импульсов дефибриллятора и короткого замыкания выходных цепей.
Питание комбинированное: от встроенной аккумуляторной батареи 12 В или от сети 220 В.
Встроенное зарядное устройство, обеспечивающее автоматический заряд аккумуляторов от сети 220В.
Время непрерывной работы без подзаряда аккумуляторов, не менее: 8 ч.
Коммутационный блок для подключения различных типов электродов.
Масса: кардиостимулятора, не более: 1.8 кг;
коммутационного блока, не более: 0.2 кг.
Габаритные размеры (Д х Ш х В): кардиостимулятора, не более: 218 х 224 х 84 мм;
коммутационного блока, не более: 125 х 60 х 32 мм.
По электробезопасности соответствует II классу, типа CF.
